Algumas faixas não estão sendo transformas em BIM, o que fazer?

Problema: Linhas especificas de sinalização horizontal em meu projeto não concluem sua modelagem BIM

Ao utilizar o BIM Maker para transformação de elementos do tipo Faixa com o sinC, você pode se deparar com a seguinte mensagem de erro:

"Erro encontrado em LFO-2. No entanto o código irá prosseguir para o(s) próximo(s) elemento(s)"

Esse aviso indica que uma ou mais propriedades da faixa estão fora do padrão esperado, impedindo que o sinC conclua corretamente a conversão para BIM.

💡Dica: A causa e solução deste problema são muito semelhantes ao caso descrito neste artigo: Algumas faixas não estão sendo quantificadas o que fazer?

Solução: Ajustar propriedades da linha

1. Localize e selecione a(s) linha(s) (3D Polyline) que não estão sendo transformas em BIM
2. Digite CH ou MO na linha de comando do AutoCAD para abrir as propriedades.

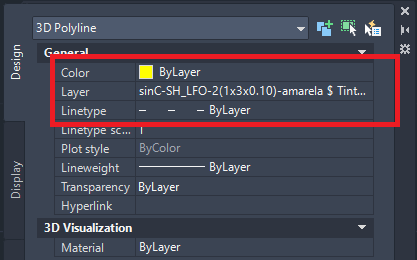

3. Ajuste as propriedades Color e Linetype para ByLayer:
4. Após realizar os ajustes, refaça o processo de modelagem BIM para essas faixas

As faixas modificadas devem agora ser corretamente modeladas.

Por que essa configuração é necessária?

Durante nossas análises, identificamos que, em alguns projetos, linhas originalmente criadas com o padrão sinC estavam sendo reutilizadas para outros fins (muitas vezes até fora do escopo de sinalização viária) apenas com alteração das propriedades de cor (Color) e tipo de linha (Linetype).

Isso resultava em inconsistências e "ruídos" no projeto. Por esse motivo, definimos que apenas as faixas com propriedades padrão (Color e Linetype em ByLayer) são consideradas válidas para o sinC, tanto para o cálculo quantitativo como mencionado no artigo acima, como para geração BIM.

Essa exigência foi incluída, e funciona, portanto, como um critério técnico para garantir que a linha está sendo usada com a finalidade correta.
