Como alterar a escala de placas e atributos que já foram inseridas em projeto?

Problema: A escala definida inicialmente não atende mais ao projeto, e é necessário redimensionar placas e atributos já posicionados.

O tamanho das placas é definido no Padrão do sinC, onde estão centralizadas as principais configurações do projeto – incluindo a escala das placas e dos atributos.

O ideal é sempre ajustar esse parâmetro antes de iniciar o projeto, para evitar retrabalho.

No entanto, entendemos que em alguns casos é necessário alterar a escala depois que as placas já foram inseridas. Abaixo, explicamos o passo a passo para resolver essa situação

Solução: Ajustar manualmente a escala dos objetos

Existem duas abordagens possíveis para resolver esse caso, dependendo da sua necessidade no projeto atual:

• Se você deseja alterar o tamanho das placas e dos atributos ao mesmo tempo → siga a Opção 1.
• Se quer alterar apenas o tamanho dos atributos, mantendo o tamanho das placas → siga a Opção 2.

🔹 Opção 1: Alterar a escala das placas e atributos no projeto

Para aplicar essa opção, o primeiro passo é selecionar todas as placas já inseridas no desenho. Veja como fazer isso:

1. No desenho, certifique-se de que nenhum elemento esteja selecionado.

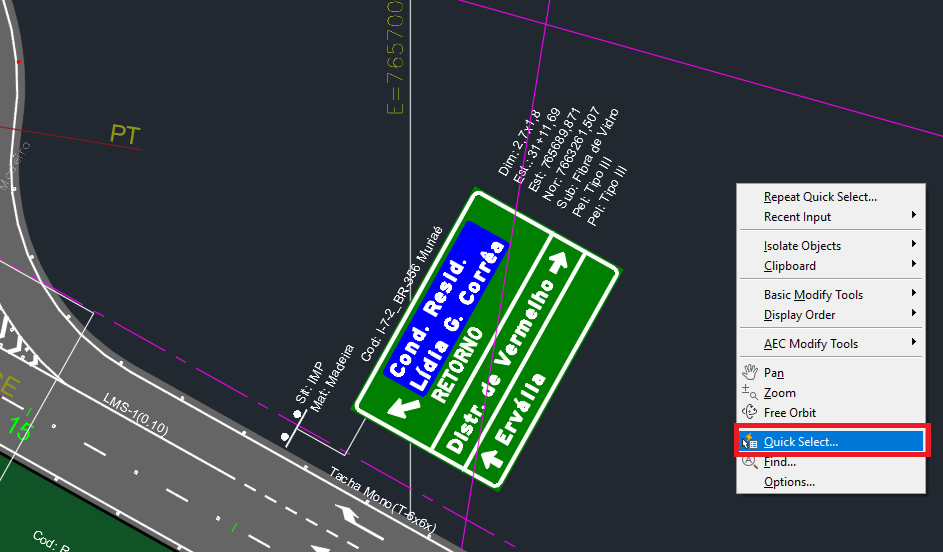

2. Clique com o botão direito do mouse e escolha Quick Select.

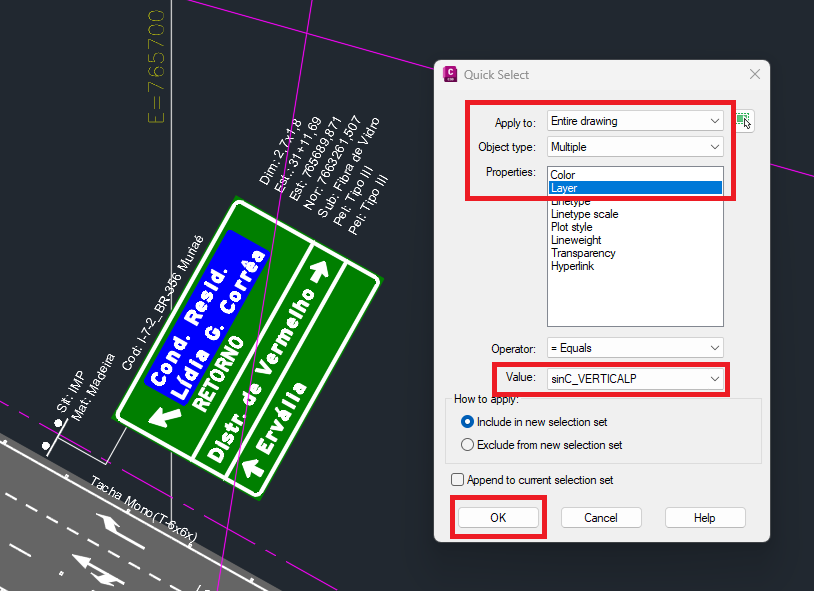

3. Na janela que será aberta, configure da seguinte forma:
   • Apply to: Entire drawing
   • Object type: Multiple
   • Properties: Layer
   • Value: sinC_VERTICALP
4. Clique em OK.
5. Agora todas as placas estarão selecionadas no desenho.

A partir disso, você pode seguir para o ajuste de escala das placas selecionadas, desta forma:

1. Digite o comando CH ou MO no prompt do AutoCAD.
2. Na janela de propriedades, localize o grupo "Geometry".

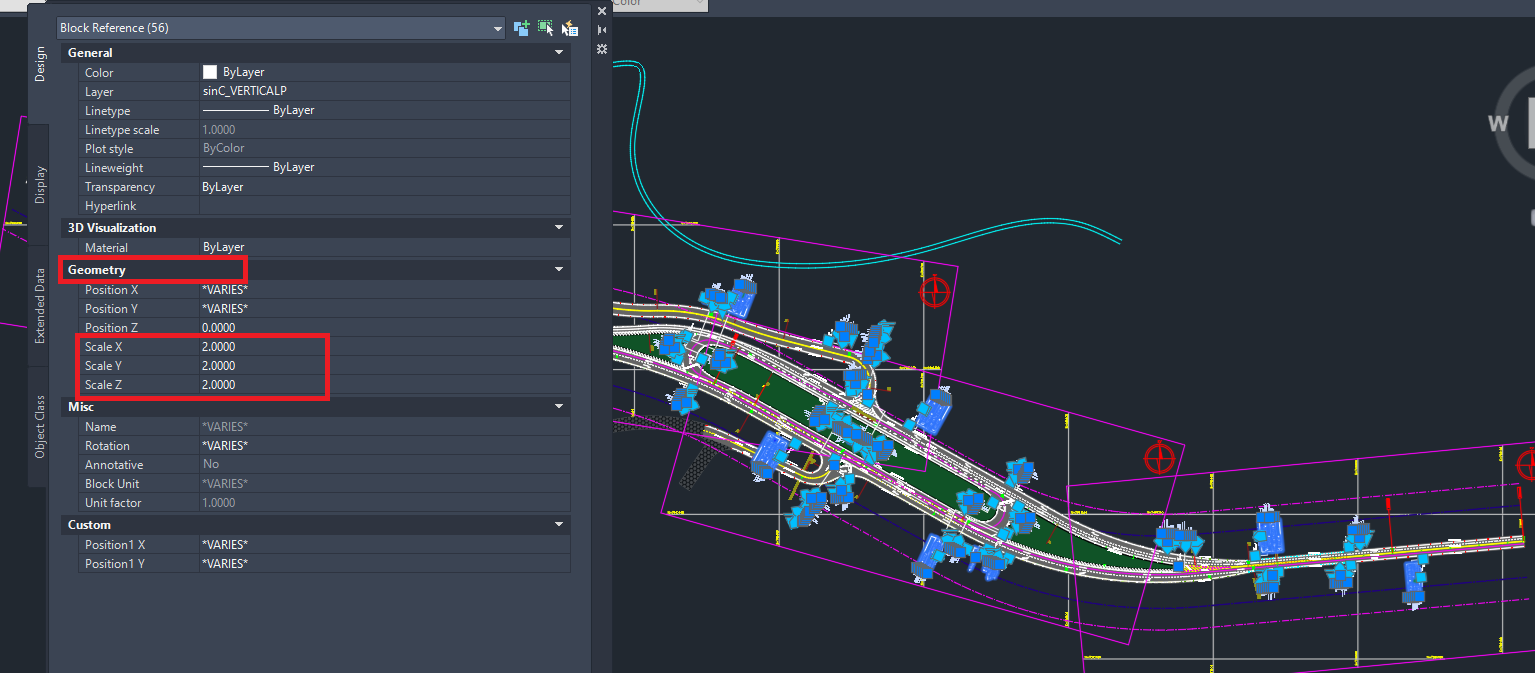

3. Ajuste os valores de "Scale X", "Scale Y" e "Scale Z" para o tamanho desejado.

Com isso, o tamanho das placas será atualizado no desenho.

💡 Dica: Caso seja necessário aumentar também o tamanho dos suportes, o procedimento é o mesmo. A única diferença é que, ao usar a opção "Quick Select", você deve selecionar o layer sinC_VERTICALS em vez de sinC_VERTICALP.

🔹 Opção 2: Alterar somente a escala dos atributos

Se você deseja alterar apenas o tamanho dos atributos (textos) das placas, mantendo o tamanho das placas como está, siga os passos abaixo.

1. Digite o comando BE (Block Editor) e entre na edição da placa.
2. Selecione os textos.
3. Digite CH ou MO para abrir as propriedades.

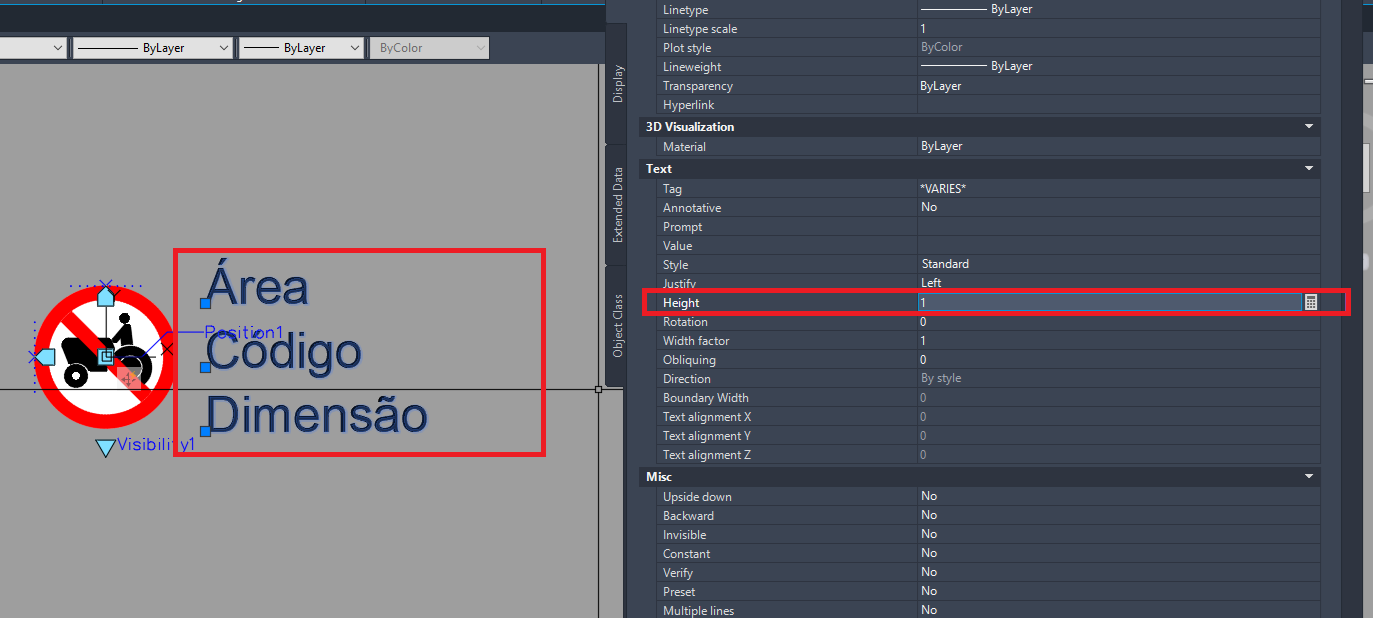

4. No grupo "Text", edite o campo "Height" para a altura desejada.
5. Salve e feche o bloco.

Se os textos não atualizarem automaticamente, utilize o comando ATTSYNC do próprio AutoCAD para sincronizar os atributos com as novas configurações.

Aplique a opção que melhor se encaixa no seu caso e padronize o projeto de acordo com a nova padronização de escalas demandadas.
