O que fazer quando o estaqueamento do sinC não bate com o Civil 3D?

Problema: As informações de estaqueamento nas placas do sinC não coincidem com o alinhamento configurado no Civil 3D

Ao inserir placas ou outros elementos com o sinC, o estaqueamento exibido pode aparecer diferente do mostrado no eixo do Civil 3D. Isso gera a impressão de que as informações não estão sendo lidas corretamente, no entanto, há uma causa a qual exploraremos neste artigo.

Porque isso acontece?

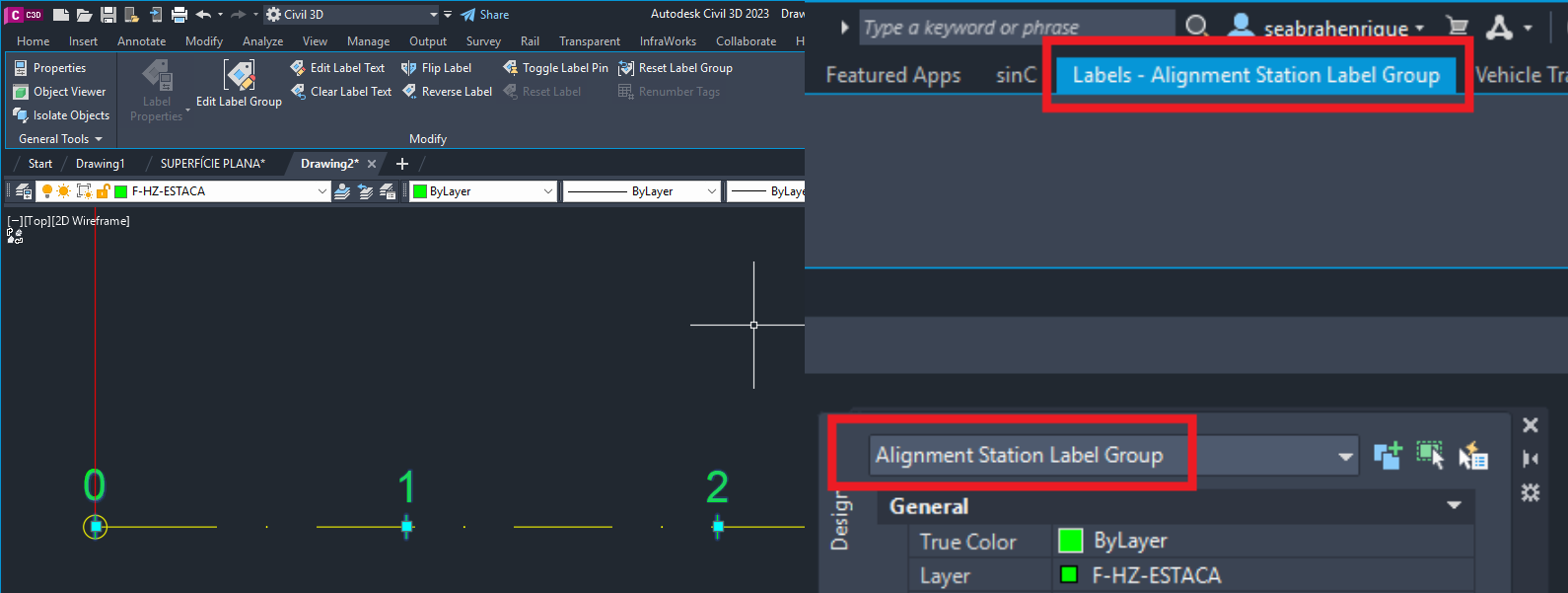

No Civil 3D, o alinhamento horizontal é composto por dois elementos distintos:

1. O próprio alinhamento (denominado Alignment no Civil 3D) – é o eixo em si.

2. Os rótulos do alinhamento (denominados Labels) – são os textos exibidos na tela.


É comum que, ao inserir uma placa ou outro dispositivo do sinC com informações de localização, o usuário espere que os valores exibidos correspondam ao que está escrito no Label. Essa expectativa é compreensível, mas é importante destacar que:

• Labels e alinhamentos são objetos diferentes e possuem configurações próprias/distintas.
• O sinC lê apenas os dados do alinhamento (Alignment), nunca dos Labels.

Ou seja, se houver diferença entre o que você vê no Label e o que aparece no sinC, isso acontece porque o Label é apenas uma representação visual, enquanto o alinhamento é a fonte real de informação.

Com isso em mente, o próximo passo é verificar e ajustar corretamente as propriedades do alinhamento no Civil 3D para que o sinC reflita os valores esperados.

Solução: Entendendo a fonte de dados de estaqueamento do sinC

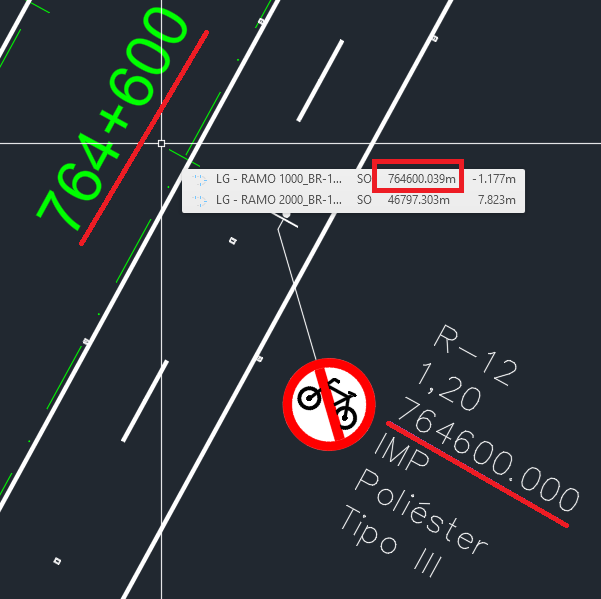

Vamos a um exemplo prático: no Label, o valor exibido é 764+600. Porém, ao passar e parar o mouse próximo o eixo (Alignment) correspondente, a informação mostrada é 764600.039. Essa é a informação real do alinhamento e é justamente ela que o sinC irá interpretar.

Outra forma de conferir esses dados é:

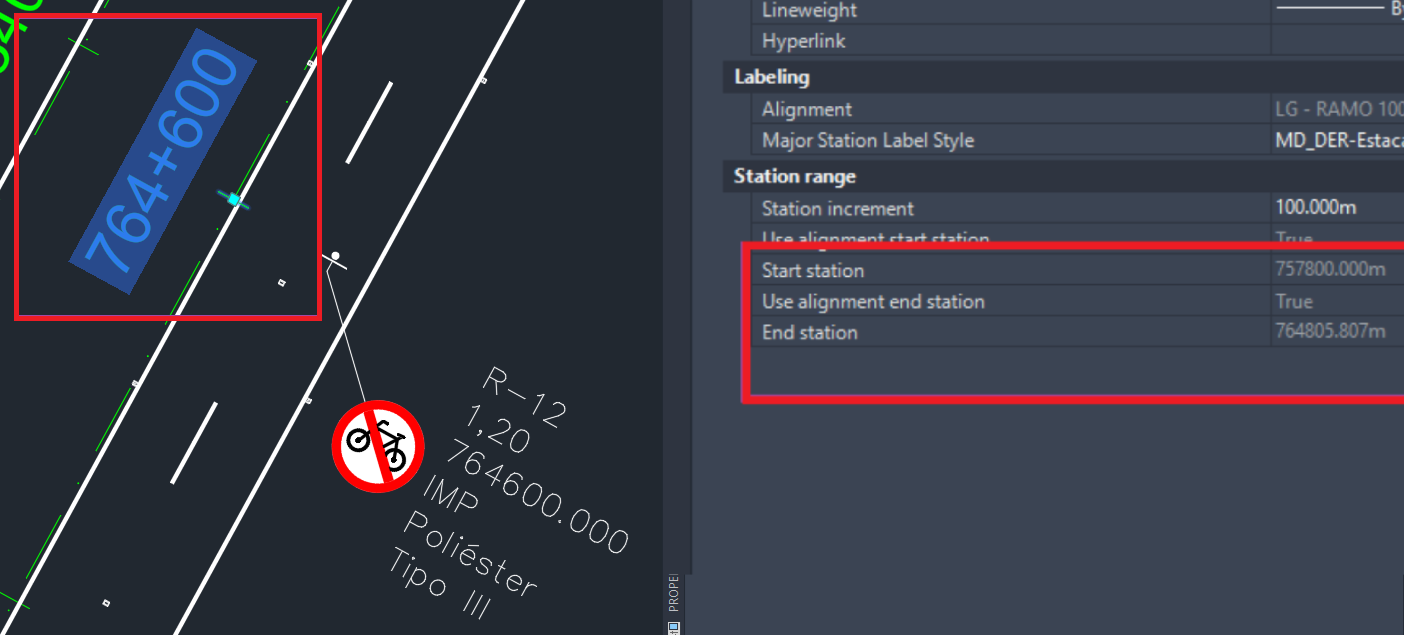

1. Selecione o alinhamento (Alignment) no seu projeto.
2. Digite o comando MO para abrir as propriedades.
3. Verifique os campos "Start Station" e "End Station", que mostram exatamente como o alinhamento está configurado.


Não existe uma forma única de corrigir essas configurações, pois cada projeto pode exigir abordagens diferentes. Você pode ajustar diretamente as propriedades do alinhamento no Civil 3D, se tiver familiaridade com a ferramenta, ou utilizar um template adequado, como os do Country Kit Brazil, que já trazem essas definições pré-configuradas.

Para ambos os casos, o essencial é ter em mente que:

• O template do Civil 3D é quem define o padrão do alinhamento.
• O sinC não cria informações, ele apenas interpreta o que já está configurado.
• Se o que aparece no sinC não corresponder ao esperado, é porque o alinhamento no Civil 3D precisa ser ajustado.

Uma vez configurado corretamente o template de alinhamento no Civil 3D, o sinC fará a leitura e exibirá no projeto exatamente o que foi definido.
