Meus Property Sets não são exportados para o IFC, o que fazer?

IMPORTANTE: Para iniciar o procedimento abaixo, é essencial baixar e instalar o arquivo atualizado presente nesta nota de atualização.

SINTOMA

Ao exportar o IFC de meu projeto com o Civil 3D a partir do comando IFCEXPORT, os Property Sets inseridos com o sinC não são levados para o arquivo extraido.

SOLUÇÃO

Com a devida instalação do arquivo acima mencionado, retorne ao seu projeto sinC no civil 3D e siga estes passos:

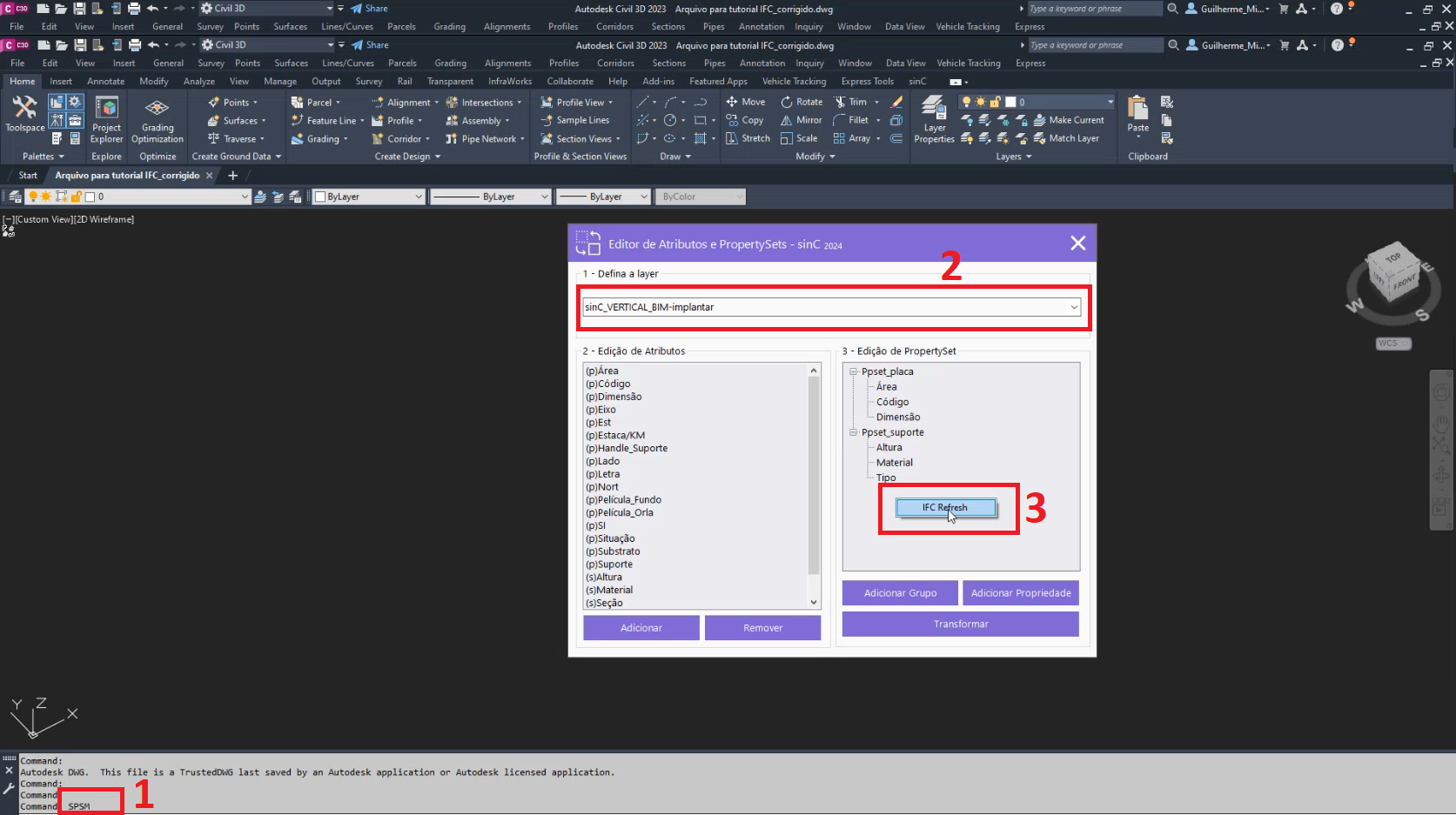

1- Utilize o comando SPSM;

2 - Selecione o layer onde estão presentes os Property Sets;

3- Clique com o botão direito do mouse na guia dos Property Sets escolhidos, e utilize o IFC REFRESH, como mostrado abaixo em 3: (caso seu comando SPSM não possua a opção IFC Refresh, você deve atualiza-lo através do link passado no inicio do material);

4- Salve seu arquivo e exporte novamente via IFCEXPORT.

5- Abra em seu leitor IFC de preferência carregando o arquivo .ifc gerado.

Nota: O procedimento "IFC Refresh" precisa ser individualmente aplicado aos outros grupos de Property Sets presentes em cada layer de seus elementos de projeto feitos com o sinC.

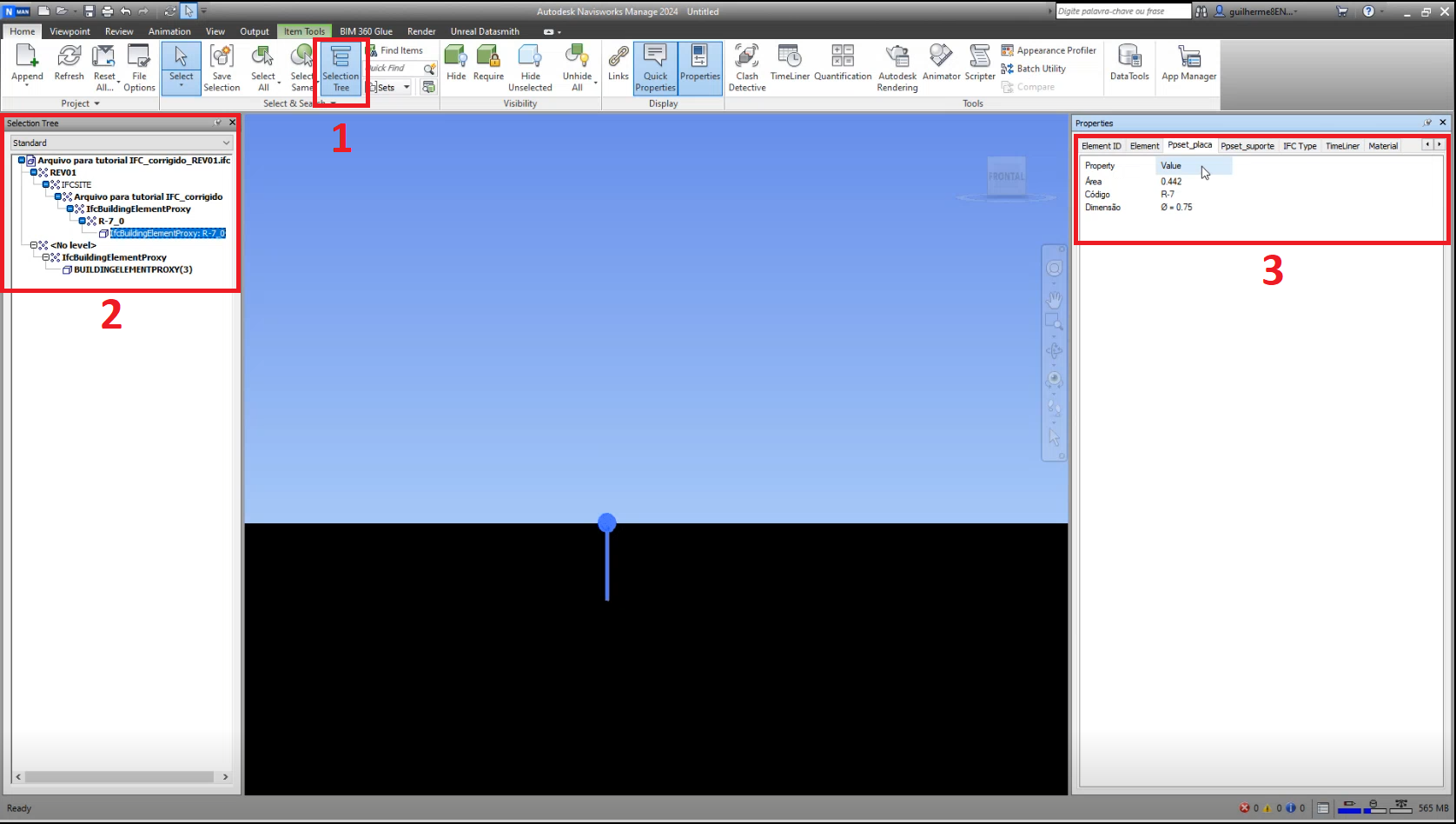

Após estes passos de compatibilização no Civil 3D, mostramos a vizualização dos Property Sets no Navisworks, como exemplo:

Outros reprodutores de IFC podem ter procedimentos diferentes para vizualização da informação via Property Set, no entanto, para validar o sucesso da exportação no próprio arquivo .ifc você pode abrir o arquivo .ifc gerado viado bloco de notas e utilizar a busca (Control + H) pelo nome ou valor do Property Set verificando assim se o mesmo foi levado corretamente para o arquivo IFC
