Por que minhas placas apresentam estaqueamento diferente do suporte no sinC?

Problema: A estaca ou KM da placa não corresponde ao seu suporte

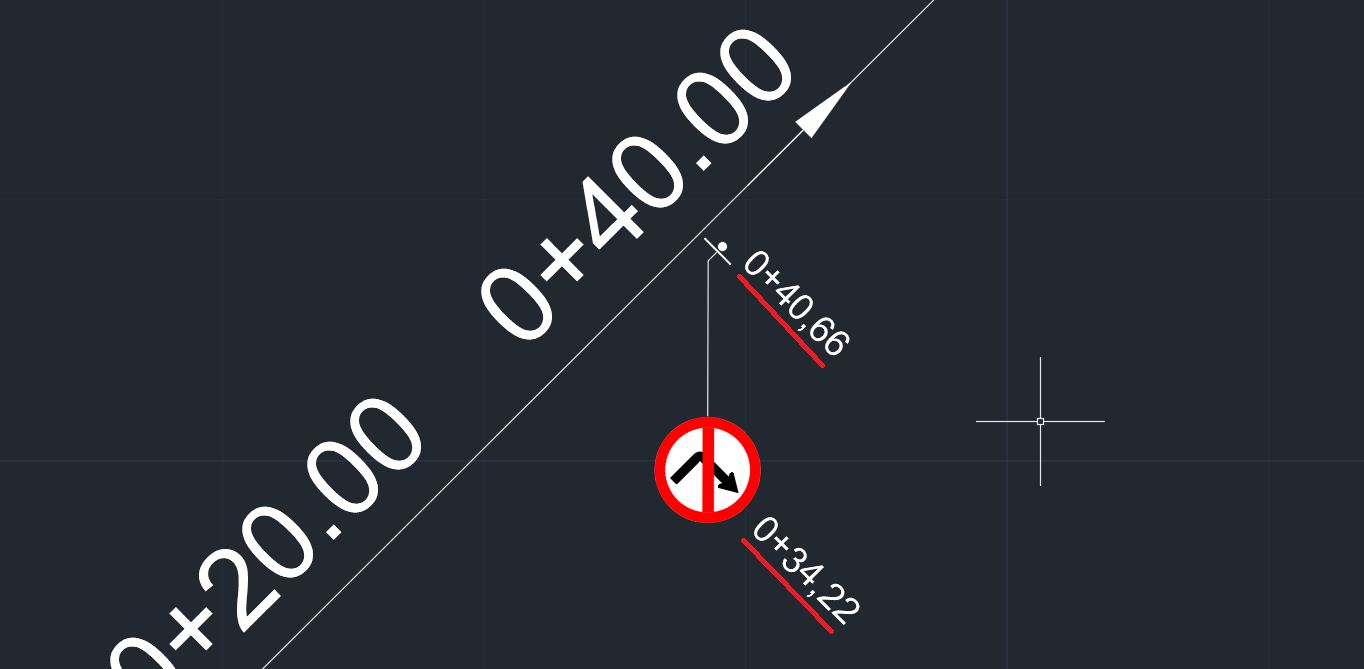

Ao trabalhar com o sinC integrado ao Civil 3D e utilizar o comando DEC para calcular informações de localização a partir do eixo (como KM, Estaca, Lado e Coordenadas) você pode perceber que alguns conjuntos de placa e suporte exibem valores diferentes, quando na prática deveriam ser coincidentes.

Por que isso acontece?

Em projetos 2D, o suporte é o ponto georreferenciado correto que define a localização real do conjunto. A placa, por sua vez, pode ser deslocada no desenho pela linha de chamada apenas para facilitar a organização gráfica.

Por isso, quando o vínculo entre placa e suporte é perdido, o sinC passa a considerar apenas a posição gráfica da placa (que foi movida), e não a posição do suporte. O resultado é um estaqueamento incorreto, que não corresponde ao ponto de implantação real da mesma.

Solução: corrigir o vínculo e atualizar com CEST

Para solucionar o problema, vamos restabelecer o vínculo quebrado entre a placa e o suporte seguindo estes passos:

1. Selecione o suporte usando o comando LIST e copie o valor do campo Handle.
2. Clique duas vezes na placa correspondente e localize o atributo Handle_Suporte.
3. Cole o valor copiado no campo Handle_Suporte.
4. Digite o comando CEST para atualizar os dados da placa.

Após esses passos, a estaca/KM da placa será recalculada corretamente com base na posição do suporte.

---

Quer um guia mais completo sobre o assunto?

No artigo abaixo reunimos tudo que você precisa: a explicação detalhada de como funciona o atributo Handle_Suporte, por que ele é fundamental para o vínculo entre placa e suporte, além de um vídeo passo a passo mostrando como restabelecer essa conexão na prática, especialmente em casos de problemas como este.

🔗Entendendo e ajustando o vínculo entre placa e suporte no sinC
