Por que as cadências de minhas linhas seccionadas não correspondem aos valores escolhidos no sinC?

Problema: Faixas com traço e espaçamento diferentes do configurado

Ao desenhar sinalização horizontal seccionada (linhas tracejadas ou linhas segmentadas) com o sinC, pode acontecer de você escolher uma cadência específica (como 2x2 ou 2 traço / 2 espaço) e a faixa ser exibida com um padrão diferente ou até sem cadência aparente.

Vamos representar isso com um exemplo prático: você define a faixa com cadência de 2 (traço) e 4 (espaçamento), e ao tentar medi-las no AutoCAD são aferidos valores com o dobro do tamanho, sendo 4 (traço) e 8 (espaçamento).

Isso ocorre porque a variável LTSCALE do AutoCAD neste exemplo, está definida como 2 alterando a escala visual da linha com o dobro de seu tamanho, mostraremos abaixo como corrigir.

Solução: Ajustar o LTSCALE no AutoCAD

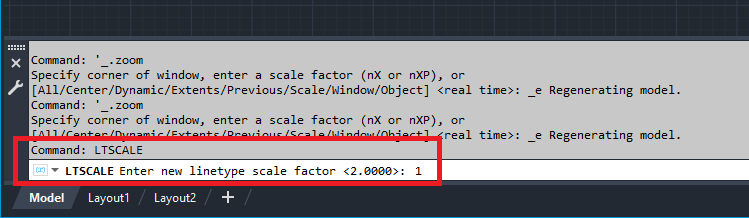

1. No Prompt de Comando do AutoCAD, digite LTSCALE e pressione Enter.
2. Verifique o valor configurado.
3. Ajuste o valor para 1 e pressione Enter.

Atenção: Se o valor for diferente de 1 (por exemplo, 2), a escala de exibição dos linetypes será alterada, causando distorção no padrão das linhas.

Após esse ajuste, a sinalização horizontal deverá exibir as cadências exatamente como configuradas no menu de sinalização horizontal do sinC.

---

Caso o problema persista

Se mesmo com o LTSCALE configurado como 1 a cadência ainda estiver incorreta, o problema pode estar nas configurações do template (arquivo modelo) que você está utilizando. O template em uso pode conter configurações que sobrepõem o LTSCALE.

Teste com um template padrão:

No AutoCAD, digite NEW e pressione Enter.

1. Abra a pasta AutoCAD Template.
2. Selecione o arquivo acacadiso (ou acadiso.dwt) – padrão métrico do Brasil.
3. Confirme que o LTSCALE está em 1.
4. Desenhe uma linha com cadência no sinC e verifique se está correta.

Se funcionar com o template padrão, significa que o template anterior precisa ser ajustado.
