Problema: Tachas invisíveis ou substituídas por pequenos pontos
Ao compartilhar um arquivo .DWG

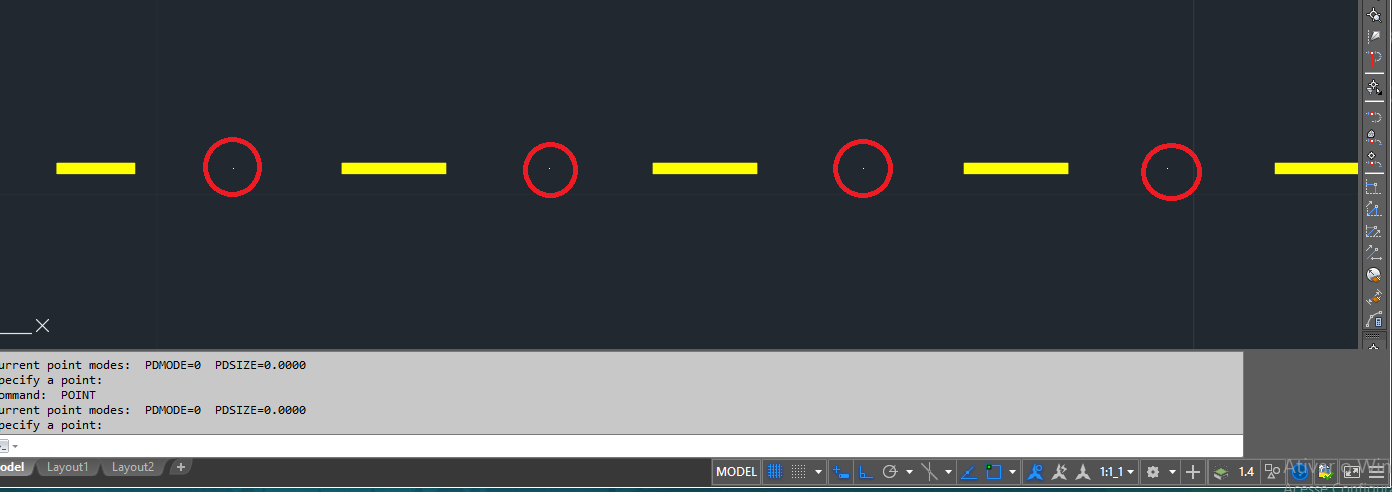

com alguém que não tenha o sinC instalado, é comum que as faixas com tachas ou tachas do tipo linha não sejam exibidas corretamente. Em vez disso, aparecem como pequenos pontos ou traços no desenho, similar ao exemplo mostrado abaixo:
Isto ocorre pois as tachas do sinC são exibidas utilizando de arquivos do tipo Shape File (.shx
). Quando esses arquivos não estão disponíveis na máquina onde o projeto é aberto, o AutoCAD não consegue exibir as tachas corretamente. O mesmo problema pode acontecer com elementos do tipo cilindro delimitador.
Solução: Baixar e indicar o Shape File manualmente
- Baixe os arquivos necessários:
Faça o download dos arquivosTACHA.shx
e/ouTACHAO.shx
. Esses arquivos estão anexados ao final deste artigo. - Reabra o arquivo do projeto:
Após o download, feche e abra novamente o arquivo.DWG
. - Escolha o Shape File correto quando solicitado:

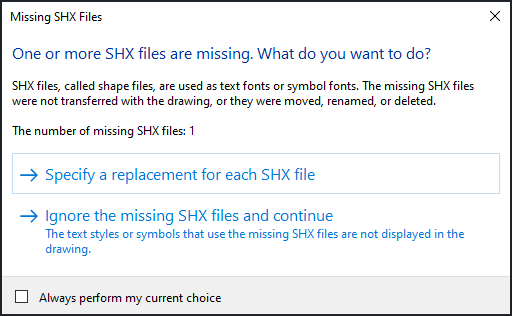

O AutoCAD deve exibir uma mensagem solicitando o arquivo de forma. Clique na primeira opção e selecione o(s) arquivo(s) que você baixou, conforme necessidade do projeto.
💡Dica: Se você colocar os arquivos .shx
na mesma pasta do projeto .DWG
, o AutoCAD pode reconhecer os arquivos automaticamente, sem necessidade de selecioná-los manualmente.
Caso o problema persista
Se, mesmo após seguir os passos acima, as tachas continuarem invisíveis em seu projeto, entre em contato com a nossa equipe de suporte para uma análise mais detalhada.
Equipe de Suporte,
SEABRA 💜
