Algumas faixas não estão sendo quantificadas, o que fazer?

Problema: Linhas especificas de sinalização horizontal em meu projeto não aparecem na planilha quantitativa

Ao gerar sua planilha quantitativa ou listagem (nota de serviço) com o sinC, você pode perceber que algumas faixas de sinalização horizontal não estão sendo consideradas, mesmo com os layers corretamente configurados conforme o padrão sinC.

Isso ocorre porque uma ou mais propriedades dessas faixas podem estar fora do padrão esperado para que o sinC as inclua nos cálculos quantitativos.

💡Dica: A causa e solução deste problema são muito semelhantes ao caso descrito neste artigo: Algumas faixas não estão sendo transformas em BIM, o que fazer?

Solução: Ajustar propriedades da linha

1. Localize e selecione a(s) linha(s) (Polyline) que não estão sendo quantificadas.
2. Digite CH ou MO na linha de comando do AutoCAD para abrir as propriedades.

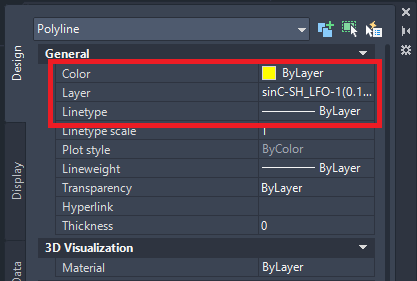

3. Ajuste as propriedades Color e Linetype para ByLayer:
4. Após realizar os ajustes, gere novamente o quantitativo do projeto.

As faixas modificadas devem agora ser corretamente consideradas em sua planilha.

Por que essa configuração é necessária?

Durante nossas análises, identificamos que, em alguns projetos, linhas originalmente criadas com o padrão sinC estavam sendo reutilizadas para outros fins (muitas vezes até fora do escopo de sinalização viária) apenas com alteração das propriedades de cor (Color) e tipo de linha (Linetype).

Isso resultava em inconsistências e "ruídos" nos quantitativos. Por esse motivo, definimos que apenas as faixas com propriedades padrão (Color e Linetype em ByLayer) serão consideradas na planilha quantitativa.

Essa exigência foi incluída, e funciona, portanto, como um critério técnico para garantir que a linha está sendo usada com a finalidade correta.
