Resolvendo conflito de blocos ao inserir placa diagramada

Problema: Quando insiro uma placa diagramada, ela aparece diferente do modelo que criei

Ao posicionar uma placa desenvolvida no PlacaPRO ou no Modelador G-sinC, você pode notar que o resultado inserido no projeto não corresponde ao modelo criado — em alguns casos, a placa pode até ser substituída por outra totalmente diferente.

A origem do problema é semelhante ao que explicamos neste artigo: Ajustando placas inseridas fora do padrão. No entanto, neste caso, a solução é diferente.

Por que isso acontece?

Esse comportamento ocorre porque o AutoCAD armazena no desenho uma versão anterior do bloco já inserido.

É provável que, no seu projeto, exista um bloco de placa salvo com o mesmo nome da que você está tentando inserir. No entanto, essa versão pode ter sido criada ou posicionada antes das modificações atuais feitas no PlacaPRO ou no Modelador G-sinC. Por isso, ao tentar inserir a nova placa, o AutoCAD resgata automaticamente o bloco antigo em vez de carregar a versão atualizada.

Você pode confirmar essa situação facilmente inserindo a mesma placa em um arquivo em branco. Nesse caso, como não existe um registro anterior dessa placa no desenho, o AutoCAD carrega a versão atualizada, exibindo-a corretamente.

Solução: Limpando o registro do bloco no desenho atual

Para corrigir esse problema, é necessário limpar ou substituir o registro do bloco que o AutoCAD mantém no projeto. Existem duas formas de fazer isso, e a escolha depende da sua situação:

• Se você precisa manter os blocos já inseridos no desenho sem alterações → utilize a Opção 1.
• Se você não precisa mais dos blocos antigos no projeto → utilize a Opção 2.

A seguir, explicamos cada método passo a passo:

🔹Opção 1: Renomeando o bloco atual

Essa alternativa é indicada quando você já tem muitos blocos inseridos no projeto e não deseja que eles sejam alterados. Ao renomear o bloco existente, o AutoCAD permitirá a inserção da nova versão sem conflitos.

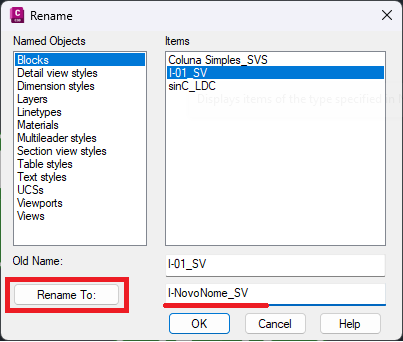

1. Digite o comando RENAME na linha de comando do AutoCAD.
2. Na coluna "Items", selecione o bloco que deseja renomear.
3. No campo abaixo do nome atual, digite o novo nome e clique no botão "Rename To:".

4. Clique em "OK" para fechar a janela.
5. Clique duas vezes no bloco renomeado para confirmar que o nome foi alterado.

Agora, insira a nova placa no desenho. Ela será posicionada corretamente, e manterá os anteriores inalterados.

⚠️Importante: renomear o bloco não altera automaticamente o atributo Código. Para isso, consulte o seguinte tópico do manual de instruções do sinC: Edição avançada de atributos.

🔹Opção 2: Excluindo o bloco e aplicando PURGE

Essa alternativa é indicada quando os blocos existentes não são mais necessários no projeto. Ao excluir e aplicar o PURGE, você remove o registro antigo e garante que apenas a versão atualizada da placa seja utilizada.

1. Selecione o bloco que deseja excluir.

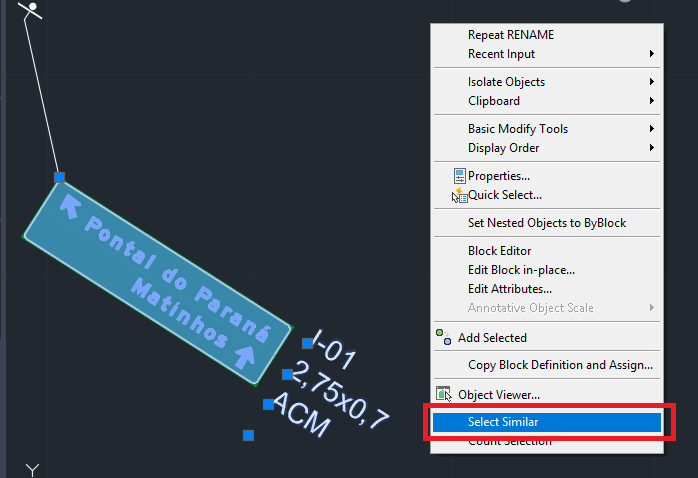

2. Clique com o botão direito e escolha a opção "Select Similar".

3. Digite o comando ERASE para apagar todos os blocos selecionados.

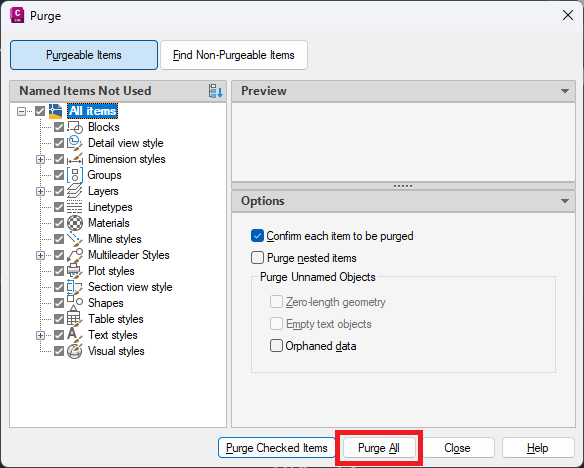

4. Digite o comando PURGE e clique em "Purge All" quantas vezes for necessário até que a opção fique desativada, indicando a limpeza completa do desenho.

5. Insira novamente a placa no projeto. Agora ela corresponderá corretamente à versão criada no PlacaPRO ou Modelador G-sinC.

A escolha entre os dois métodos vai depender do seu cenário — se deseja preservar os blocos antigos ou descartá-los. De qualquer forma, seguindo um dos caminhos apresentados, o problema será corrigido e suas placas diagramadas passarão a ser inseridas corretamente.
