Ajustando MQ's e Escudos Rodoviários para Modelagem BIM

Problema: MQ’s e Escudos nativos do sinC não são convertidos em BIM

Ao utilizar o BIM Maker para transformação de Marcos Quilométricos (MQ’s) e/ou Escudos Rodoviários inseridos pelo formulário de sinalização vertical do sinC, você pode notar que esses elementos não são convertidos corretamente para BIM.

Por que isso acontece?

Os MQ’s e Escudos padrão do sinC utilizam atributos do AutoCAD para definir suas informações. Essa abordagem é prática para concepção em 2D e para ajustes rápidos no projeto, mas apresenta limitações no nosso formato atual de modelagem 3D.

Quando esses elementos são posicionados e editados apenas por meio de atributos, não é gerado um modelo 3D correspondente. Assim, o programa não encontra uma versão compatível na biblioteca e a conversão automática para BIM não é realizada.

Solução: Utilizar o Modelador de Placas do G-sinC

A forma correta para obter MQ’s e Escudos compatíveis para seu projeto BIM é utilizando o Modelador de Placas do G-sinC. Com ele, você pode criar exatamente a placa necessária para o seu projeto, assegurando compatibilidade tanto no 2D quanto no 3D/BIM.

📘 Para você que ainda não explorou essa novidade, preparamos um material com a atualização mostrando como acessar e utilizar o Modelador de Placas do G-sinC.

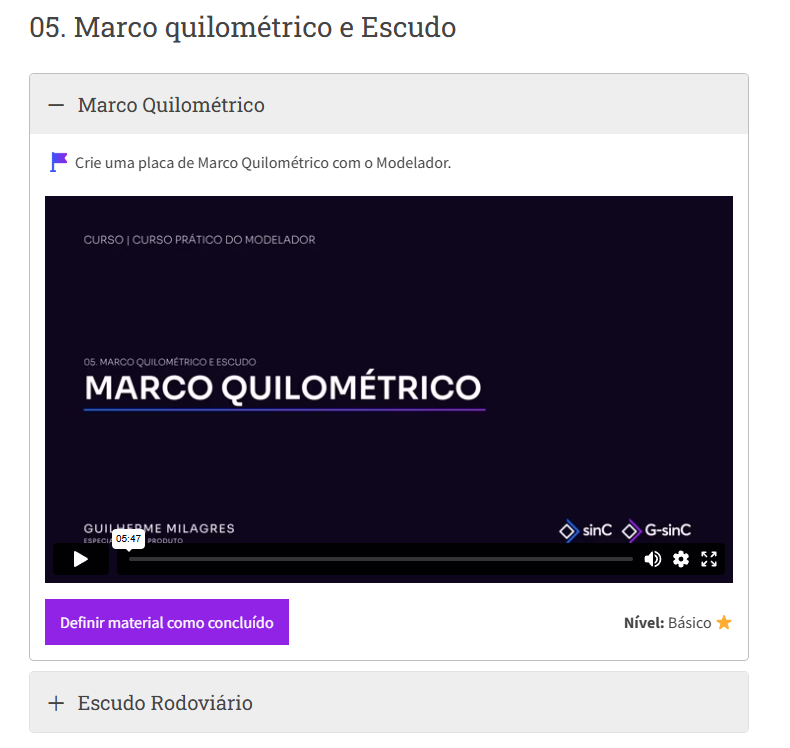

Além disso, no Curso Prático do Modelador você encontra aulas específicas para criação de Marcos Quilométricos e Escudos Rodoviários, no tópico:

💡 Dica bônus: no caso dos MQ’s, quando modelados para o sinC, é necessário criar cada um individualmente e inseri-los no projeto. Em breve, esse processo será ainda mais prático e automatizado com a integração do Modelador ao G-sinC.

---

A possibilidade de inclusão de marcadores quilométricos e escudos rodoviários em seus projetos BIM é apenas uma das vantagens de começar a utilizar o Modelador de Placas do G-sinC.

Esperamos que este guia ajude a resolver seu caso e que, a partir daqui, você possa explorar todas as outras possibilidades que essa novidade traz para o seu fluxo de trabalho.

Equipe de Suporte,
SEABRA 💜
