Ajustando placa inserida fora do padrão

Problema: Quando insiro uma placa no projeto ela exibe atributos diferentes do que configurei

Se, durante a inserção de sua sinalização vertical do tipo placa, você notar diferenças entre o padrão configurado e o padrão inserido — especialmente em algumas placas específicas — é possível que esteja enfrentando um problema comum relacionado à forma como o AutoCAD reconhece blocos inseridos em um mesmo desenho.

Exemplo prático: você configura a visualização do padrão para que as placas exibam código, dimensão, eixo e estaca, mas ao posicionar uma R-7 no projeto ela mostra apenas código e dimensão. Esse problema não ocorre, por exemplo, ao inserir outras placas como a R-1 ou a R-3.

Por que isso acontece?

Esse comportamento ocorre porque o AutoCAD armazena no desenho uma versão do bloco já inserido anteriormente. Se, em algum momento, a placa R-7 foi inserida quando o padrão estava configurado para exibir apenas código e dimensão, essa configuração antiga fica registrada. Assim, quando o sinC insere novamente essa placa, o programa reutiliza a versão salva no desenho em vez de gerar uma nova.

Você pode confirmar essa situação inserindo a mesma placa em um arquivo diferente: nela, os atributos aparecerão corretamente.

Solução: Utilizar o "Forçar Ajuste" do Padrão

Para corrigir, é necessário habilitar a opção Forçar Ajuste no sinC. Essa configuração faz com que o AutoCAD ignore o bloco registrado anteriormente no desenho e crie uma nova referência atualizada com o padrão ativo.

Siga estes passos:

1. Clique na opção de PADRÃO do sinC.

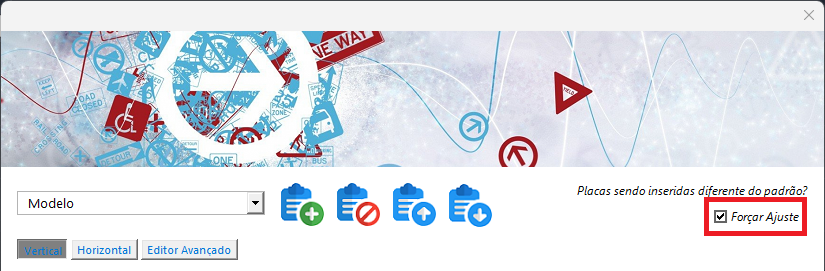

2. Habilite a opção "Forçar Ajuste", localizada no topo do menu.
3. Insira novamente a placa ou suporte que apresentava o problema.

Após seguir os passos acima, você vai notar que:

• A placa recém inserida passará a exibir corretamente todos os atributos definidos no padrão.
• As placas já existentes no projeto, com o mesmo código, também terão seus atributos atualizados.

⚠️Importante: o método de Forçar Ajuste funciona apenas para placas. Além disso, se desejar que outras placas com códigos diferentes sejam atualizadas, será necessário repetir o processo para cada uma delas.
