Resolvendo EPS em BIM não transformado

Em alguns casos, no momento de transformação de seus dispositivos de seguranças, mais especificamente os lineares (defensas e barreiras de concreto) pode acontecer do elemento não ser completamente transformado em BIM apresentando alguns dos sintomas abaixo.

Este problema em quase 100% dos casos tem relação com algum "degrau" na superfície que impossibilita o sinC de prosseguir com a construção do sólido da defensa e/ou barreira.

Neste guia vamos te mostrar como resolver este problema e concluir sua modelagem BIM.

SINTOMA

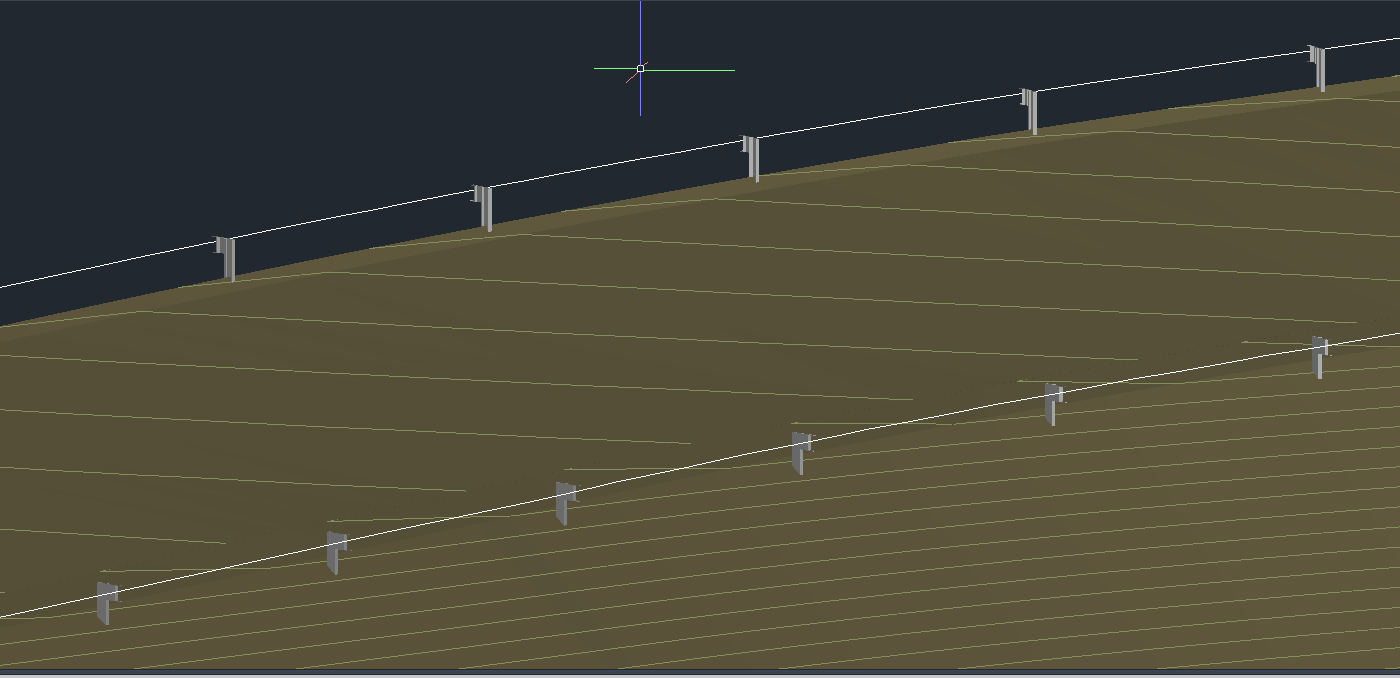

Ao utilizar o BIMMAKER para transformar defensas e barreiras de concreto em BIM, o resultado final não tem o sólido que representa o elemento da lâmina da barreira ou da própria barreira, sendo representado como algo próximo do visto abaixo:

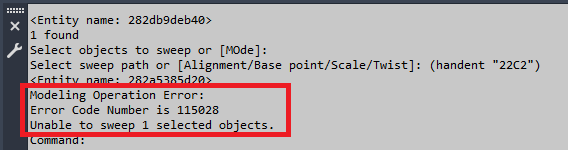

No lugar da lamina, você está visualizando somente uma linha 3D. Podem haver variações deste problema onde aparece somente os suportes, sem nem mesmo uma linha no centro deles, mas em ambos os casos é provavelmente possível ver a mensagem de erro abaixo (no prompt de comando do AutoCAD) no momento da transformação do BIMMAKER:

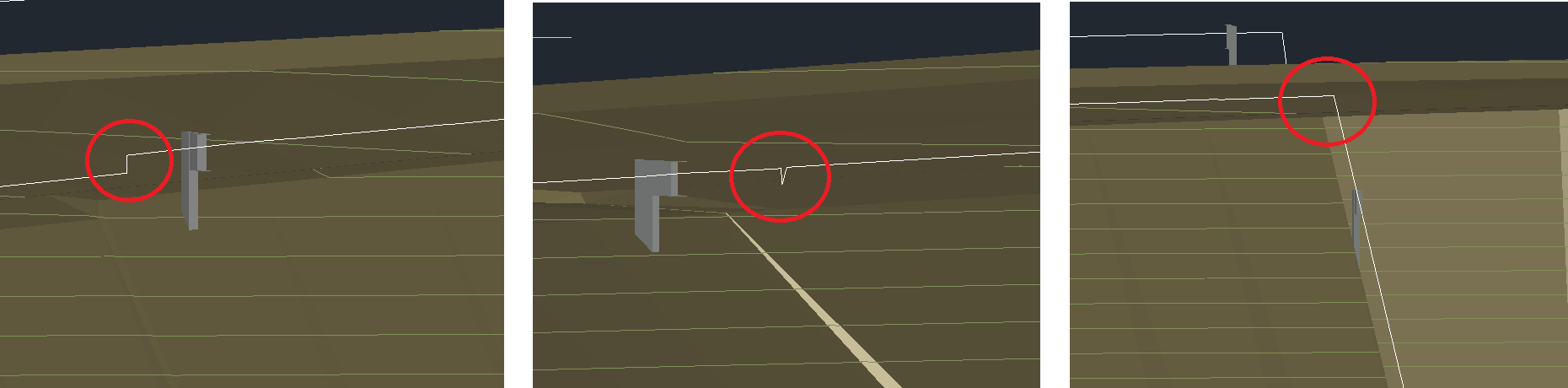

O problema é causado pelo fato de que no momento da transformação da sua linha em 2D em uma 3D com o comando LTS, a mesma acabou acompanhando a superfície e criando alguns "degraus", como abaixo:

Isso impede que o sólido seja modelado pelo próprio AutoCAD, e por conta disso a própria Autodesk fala um pouco sobre este erro NESTE ARTIGO, mas daremos algumas soluções alternativas e mais específicas abaixo:

SOLUÇÃO

Resolver este problema dependerá de um ajuste em sua Polyline 3D que dará origem a lamina de sua defensa ou a sua barreira de concreto. Basicamente vão existir 2 formas de resolver este problema, sendo:

Sugestão 01 - Removendo vértices que geram "degraus":

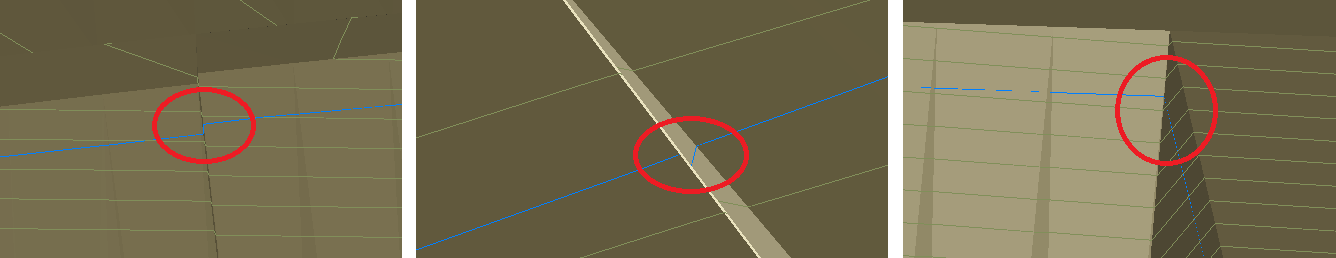

Posterior ao seu comando LTS, que joga a linha 2D para a altura da superfície, não execute o BIMMAKER ainda. Mude a vista de seu projeto para 3D e vá até a Polyline 3D gerada que esta apresentando o projeto, verifique que ao longo de sua extensão, muito provavelmente haverão situações como essa:

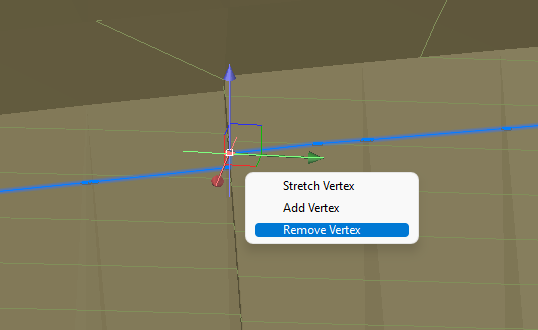

Ao verificar e localizar essas situações você deve remove-las clicando na linha para que seus vértices (ou gripes) apareçam, na sequência pare o mouse em cima do mesmo e clique na opção "Remove Vertex", desta forma:

Repita o processo em todos os pontos que formaram "degraus" em sua Polyline 3D gerada pelo comando LTS, e posterior a este ajuste, execute o BIMMAKER para gerar sua defensa e/ou barreira de concreto.

Sugestão 02 - Utilizando o LTS configurado para evitar o problema acima:

Uma forma alternativa de resolver o problema, é configurar o seu LTS para que no comando de transformação da Polyline 2D para a 3D ele não acompanhe a superfície de forma tão precisa que possa ocasionar na geração de vértices com "degraus".

Para melhor compreensão de como fazer isto, nós gravamos um vídeo que você pode acompanhar abaixo:

Aplicando as instruções do vídeo acima, você será capaz de gerar uma Polyline 3D com o LTS ideal para a transformação do dispositivo EPS com o BIMMAKER.

Caso o problema persista após a aplicação das sugestões acima, procurem nossa equipe de suporte através dos canais disponíveis.

Ficamos felizes em ajudar.

Equipe de Suporte, SEABRA 💜
